導入事例CASE STUDIES

ソフトウェア開発

自動電圧調整制御装置（電力会社向け）

分散電源が連携されても送電方向を自動検出し、適切な制御を行うデジタル制御装置です。

VIEW

ソフトウェア開発

電力監視制御システム

PLCで取り込んだ情報を監視PCがポーリングし、蓄積・表示・帳票まで構成します。

VIEW

ハードウェア開発

ファイバセンサ

光ファイバーのレーザー光で物体検出と距離計算を行うセンサです。

VIEW

ハードウェア開発

IoT時代の機器連携

Field Bus経由でEdge Deviceの情報をPCに集め、表示・分析します。

VIEW

製品・開発品

ドップラーシミュレータ

超音波センサの評価環境を、50cm規模のスペースに収めるシミュレータです。

VIEW

製品・開発品

簡易電力計

工場の電力使用量を見える化し、省エネとデマンド監視を支援します。

VIEW

製品・開発品

金型自動倉庫制御

AGVを制御し、指定金型の入庫・出庫とデータ管理を行います。

VIEW

製品・開発品

ガス充填システム

PLCで計量・充填指示を行い、防爆対応の機器でボンベを管理します。

VIEW

ソフトウェア開発

自動電圧調整制御装置（電力会社向け）分散電源が連携されても、送電方向を自動検出して制御する

分野	ソフトウェア開発（組み込み）
対象	電力会社向け　電圧調整器
搭載	電圧調整器内部
特長	分散電源対応型デジタル制御

どんなシステム？

太陽光発電などの分散電源が連携されても送電方向を自動検出し、適切な制御を行う分散電源対応型デジタル制御を実行します。
電圧調整器内部に搭載されている装置です。

機能概要

状態検出機能	接点状態監視／状態判定（手動／自動）（手元／遠隔）／切換回数カウント、タップ位置判定
計測機能	電圧、電流、位相計測／計測値補正
アナログ計測状態判定	昇圧、降圧判定（電圧降下値算出）／潮流方向判定（位相差より算出）
制御機能	タップ切換
通信機能	モデム通信

導入事例一覧へ

ソフトウェア開発

電力監視制御システムPLCで取り込んだ情報を、監視PCがポーリングして蓄積・表示する

分野	ソフトウェア開発
対象	電力監視／デマンド監視
構成	情報収集用PLC＋監視装置PC＋Webブラウザ
特長	30秒周期のポーリングによるデータ蓄積。案件ごとにカスタマイズ可能

どんなシステム？

情報収集用PLCに情報を取り込み、そのデータを監視装置PCが30秒周期でポーリングし、データの蓄積を行います。
情報収集用PLCは接点状態の状態変化通知を行います。
案件ごとにカスタマイズが可能です。
Webクライアント、監視装置PCより接点制御やアナログ値設定が可能です。

機能概要

監視装置PC	データ収集、蓄積機能
各種画面表示	スケルトン画面／警報／データ解析用グラフ／30分デマンド監視グラフ
帳票出力	帳票出力機能
Webブラウザ	各種画面表示／警報／データ解析用グラフ／30分デマンド監視グラフ
情報収集用PLC	接点状態取込（開閉器状態、警報状態など）／計測値取込（電圧、電流、電力など）／積算値取込（電力量など）

導入事例一覧へ

ハードウェア開発

ファイバセンサ光ファイバーのレーザー光で、物体検出と距離計算を行う

分野	ハードウェア開発
対象	物体検出／距離計算
方式	光ファイバーから出力したレーザー光
特長	1チップマイコンによる高速制御。C言語開発で保守・改造がしやすい

従来品は？

ASICを使用し高速制御を行う。
ASICを使用しているため、部品コストが高い。
表示用CPUの開発言語がアセンブラであるため、保守や改造を行うことが困難である。

どんなシステム？

光ファイバーから出力したレーザー光により、物体の検出や距離の計算を行います。
1チップマイコンを使用した高速制御。
1チップマイコンのFM3搭載ペリフェラルの活用（ADC、Timer、シリアル通信など）、短いサイクルタイム内での各制御とデータ処理を実現し、部品コストを削減。
C言語を使用し開発したため、保守や改造を行うことが比較的に容易。
プログラム制御や基板回路を変更したことによって、検出性能を向上させることに成功しました。

機能概要

物体検出機能	物体の検出、距離の計算
出力ディレイ機能	出力ディレイ
検出閾値オートティーチング	フルオート、2点、リミット
連結機同期機能	同期タイマによる投光タイミング制御
表示機能	計測項目、設定項目のLED表示
短絡保護機能	短絡保護

導入事例一覧へ

ハードウェア開発

IoT時代の機器連携Field Bus経由で、Edge Deviceの情報をPCに集め、表示・分析する

分野	ハードウェア開発
対象	工場の生産情報（稼働状況、良品・不良品数、アラームなど）
方式	Field Bus＋Windows PC＋Edge Device
特長	収集・表示・分析に加え、PCから設定情報の書き込みも可能

どんなシステム？

工場での生産情報（機器の稼働状況や良品・不良品数、アラームなど）をField Busを利用して取得し、Windows PCで表示や分析を行います。

機能概要

情報収集	Field Busを介して、Edge Deviceの情報をWindows PCに収集し、表示・分析を行う
設定書き込み	Field Busを介して、Windows PCからEdge Deviceに設定情報の書き込みを行う

実績範囲

Windowsアプリケーション
Field Bus Slaveハードウェア、ファームウェア
Edge Deviceハードウェア、ファームウェア

導入事例一覧へ

製品・開発品

ドップラーシミュレータ超音波センサの評価環境を、50cm規模のスペースに収める

分野	製品・開発品
対象	超音波センサの評価・テスト
規模	50cm規模のスペースに収める（従来は数メートル規模）
特長	仮想温度の設定だけでドップラー効果の温度変化を再現

どんなシステム？

超音波センサの評価、テストを行うための環境を物理的に構築すると数メートル規模のスペースが必要となるが、本シミュレータを使用することで、50cm規模のスペースに収めることができます。
現実の温度を変化させることなく、仮想温度の設定を変えるだけでドップラー効果の温度変化を再現できます。

機能概要

検出	現実の超音波の検出
遅延シミュレーション	仮想物体に超音波が当たり、反射して戻ってくるまでの遅延をシミュレート
ドップラー変調	仮想物体から反射してくる超音波波長のドップラー変調をシミュレート
出力	シミュレーション結果を現実の超音波で出力
設定	仮想物体の位置、速度をリアルタイムかつ自由に設定可能
音速補正	仮想気温の値によるシミュレーションの音速補正

導入事例一覧へ

製品・開発品

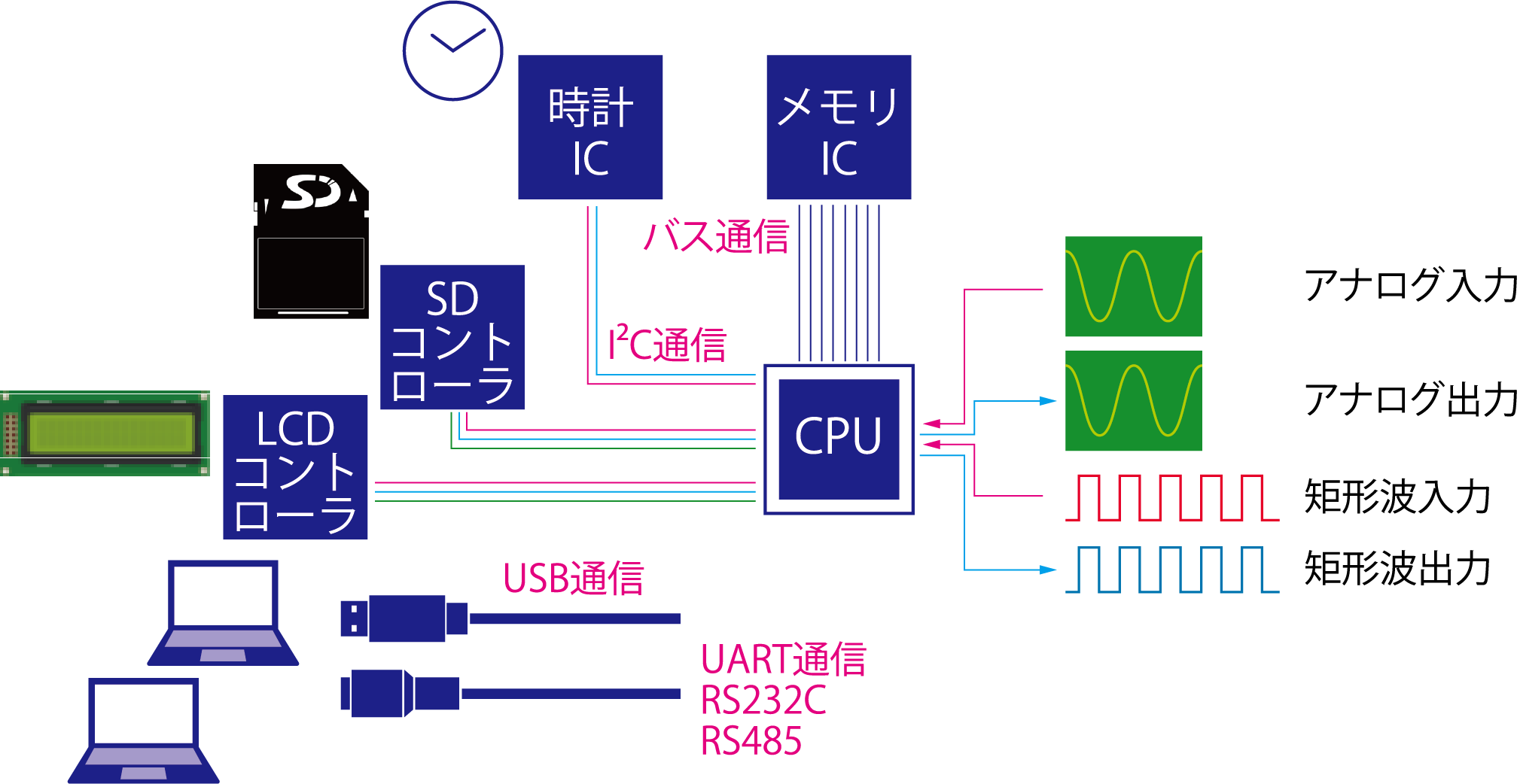

簡易電力計工場の電力使用量を見える化し、省エネとデマンド監視を支援する

分野	製品・開発品
対象	工場の電力見える化、省エネ支援
計測	瞬時電力、積算電力量、電流、電圧
特長	成形機毎の消費電力監視、製造コスト削減、デマンド監視

どんなシステム？

工場における電力使用量を見える化し、省エネ支援を行うシステムを構成することができます。
某住設機器製造工場にて、成形機毎の消費電力などを監視し、製造コストの削減やデマンド監視を行っています。

機能概要

電力計測機能	瞬時電力、積算電力量、電流、電圧
付加機能	ログファイル保存、パルスカウント／パルス出力、アナログ出力
通信機能	USB通信、シリアル通信
表示機能	計測項目、設定項目のLCD表示

導入事例一覧へ

製品・開発品

金型自動倉庫制御AGVを制御し、指定金型の入庫・出庫とデータ管理を行う

分野	製品・開発品
対象	金型の入庫・出庫、棚管理
方式	AGV制御＋バーコード＋データベース
特長	金型と棚のデータをデータベースで管理し、入出庫を自動化

どんなシステム？

AGV（無人搬送車）を制御して、指定の金型の入庫や出庫を行います。
バーコードにより、金型のデータ管理を簡単・高速に行います。
金型と棚のデータをデータベースで管理します。

機能概要

AGV・自動倉庫の制御	入庫／出庫／移動／PLC通信／コードリーダ通信
自動倉庫データ管理	入出庫履歴管理／棚データ管理／出庫予約管理／マスタデータ管理

開発履歴

導入時 Windows 3.1のシステムとして開発。
データベースはBtrieve、開発言語はVB5.0。
2000年 Windows NTへ移行。
データベースはMicrosoft Access、開発言語はVB6.0。
2012年 Windows 7へ移行。
PC性能向上に伴い、制御プログラムを変更。

初回導入時より機器との連携速度がアップし、快適に動作しているという声をお聞きしております。

導入事例一覧へ

製品・開発品

ガス充填システムPLCで計量・充填指示を行い、防爆対応の機器でボンベを管理する

分野	製品・開発品
対象	ボンベへのガス充填、ボンベ管理
方式	PLCのIO通信＋秤＋コードリーダ
特長	火気厳禁のため、使用機器はすべて防爆対応

どんなシステム？

PLCのIO通信にて制御を行い、計量や充填指示を行います。
ボンベに貼付されたコードを使用し、ボンベの管理を行います。
秤の通信機能を使用し、充填量の計測を行います。
火気厳禁のため、使用する機器はすべて防爆対応されているものです。

機能概要

ゼロ調整	秤のゼロ調整機能
風袋計測（取込）	ボンベの風袋取込機能
充填	充填バルブ開閉制御／充填量計測／充填量上下限チェック
DBアクセス	マスタデータ読み込み／充填記録書き込み
コードリーダ通信	コードリーダ通信

導入事例一覧へ

対応技術・実績EXPERIENCE

ソフトウェア開発 SOFTWARE

制御機器対応組み込みソフトウェア開発

対応技術

ARM、SH系、組み込みリナックス
ルネサス、PICマイコン対応
FreeRTOS
シリアル通信
C、C++

主な開発実績

特殊用途向けLED照射制御装置組み込みソフトウェア
モータ制御装置組み込みソフトウェア
EV向けバッテリ充電制御装置組み込みソフトウェア
配電用電圧調整器組み込みソフトウェア

事例詳細を見るVIEW

エネルギー監視システム開発

対応技術

PC
PLC
SQL Server
VB.NET
C#.NET

主な開発実績

工場や建物施設構内の電気設備のリアルタイム監視、制御、デマンド監視、収集データの蓄積

電力監視制御システム開発

対応技術

電圧監視～配電

事例詳細を見るVIEW

PLC周辺ユニット機器制御ソフトウェア開発

対応技術

ラダーソフトウェア実装
PC⇔PLCでのデータエリア、接点制御

センサ応用機器製品対応システム開発

対応技術

CTによる電力計測～ロギング
アナログ信号処理

在庫管理システム開発

主な開発実績

ハンディターミナルを利用した部品の在庫管理システム（工場での部品の受入、検査、入庫、出庫などの状態把握、各製品の必要部品を表示）

生産管理システム開発

対応技術

PC
タッチパネルPC
PLC
SQL Server
VB.NET

主な開発実績

生産情報管理、品番、製品数、良品／不良品数のリアルタイム表示、設備のエラー状態表示システム
電子はかりと電磁弁により規定量のガスをボンベに充填するシステム
プラスチック製品配合装置の計量設定、計量実績の表示・記録システム

完成品検査システム開発

対応技術

PC
PLC
モータ制御
距離センサ
デジタルマルチメータ
SQL Server
C#.NET
VB.NET

主な開発実績

距離センサを利用した傾き・ばらつき・位置などの計測による良品／不良品判定システム
電圧・電流の印加、デジタルマルチメータとの通信により取得した測定値による変圧器検査システム
計測器・検査治具制御によるPLC検査システム

制御システム開発 CONTROL

PLC（シーケンサ）制御ソフトウェア開発

対応技術

PCからPLCを制御
生産工程の見える化

FA・BA対応システム開発

対応技術

PCからPLCを制御
生産工程の見える化
ビル管理の見える化

ハードウェア開発 HARDWARE

回路設計（マイコン、FPGA）

対応技術

アナログ回路＋デジタル回路
組み込みソフトウェアと共に評価

事例詳細を見るVIEW

試作機製作・評価（基板、実装、試験）

対応技術

評価サイト使用による実力データ把握
メカ～回路～ソフトウェアまでトータル開発

システムリニューアル RENEWAL

設備のIoT対応・クラウド対応

対応技術

既存PLCの新規PLCへの置き換え対応

主な開発実績

三菱電機
オムロン
富士電機
パナソニック
KEYENCE
Rockwell
横河電機
安川電機
